Un premier standard HBF ouvert, publié le 4 août
SK hynix et Sandisk ont présenté le 4 août 2026 la première spécification commune de la High Bandwidth Flash, ou HBF, à l’occasion du Future of Memory and Storage 2026. Le document est proposé comme un standard ouvert sous l’égide de l’Open Compute Project. Cette étape transforme un concept annoncé par les deux fabricants en août 2025, puis confié à un consortium en février 2026, en une base technique que d’autres acteurs peuvent examiner et adopter.
La HBF empile de la mémoire NAND afin de placer une très grande capacité au plus près d’un processeur ou d’un accélérateur. La spécification décrit des configurations de huit ou seize couches, jusqu’à 512 Go par pile, et trois classes de bande passante allant d’environ 0,4 à 3 To/s. La liaison retenue est UCIe, un standard d’interconnexion de puces qui doit permettre d’intégrer la mémoire dans un même boîtier que le calcul plutôt que de la traiter comme un SSD externe classique.
Le périmètre publié ne se limite pas au débit maximal. Il couvre les interfaces électriques, la fiabilité du boîtier et les entrées-sorties logicielles nécessaires pour que des mémoires provenant de plusieurs fournisseurs puissent fonctionner dans des systèmes cohérents. SK hynix cite Google et Tenstorrent parmi les participants au consortium, mais cette participation ne constitue pas encore l’annonce d’un produit commercial ni d’un déploiement précis dans leurs infrastructures.
Pourquoi la NAND ne remplace pas simplement la HBM
La capacité annoncée est spectaculaire, mais la HBF ne doit pas être confondue avec la HBM utilisée par les accélérateurs d’IA et certaines cartes graphiques. La NAND conserve les données sans alimentation et coûte moins cher par gigaoctet, tandis que la DRAM de la HBM offre une latence plus faible, une endurance supérieure et un accès beaucoup mieux adapté aux opérations répétées à très haute fréquence. Même une HBF à 3 To/s ne devient donc pas une remplaçante universelle de la HBM.
L’objectif est plutôt de créer un niveau intermédiaire entre la mémoire de travail rapide et le stockage. Pendant l’inférence, un grand modèle peut conserver dans la HBF une quantité importante de poids ou de données lues fréquemment, puis transférer les éléments nécessaires vers la HBM. Cette proximité évite une partie des échanges avec des SSD plus éloignés, sans obliger l’opérateur à installer des centaines de gigaoctets supplémentaires de DRAM empilée.
Semiconductor Engineering décrit une première génération visant 1,6 To/s pour 512 Go dans une pile de seize couches. La nouvelle spécification élargit cette cible avec plusieurs classes, mais elle ne donne pas les latences, la consommation, l’endurance ou le prix d’un composant final. Ces valeurs détermineront si le niveau HBF accélère réellement une charge donnée : un débit théorique élevé ne compense pas automatiquement les contraintes propres à la NAND.
Des échantillons attendus en 2026, des systèmes en 2027
La publication d’une norme ne signifie pas que la HBF est disponible. Lors de l’annonce initiale, Sandisk prévoyait des échantillons au second semestre 2026 et évoquait de premiers systèmes possibles au début de 2027. SK hynix ne confirme pas dans son communiqué du 4 août un produit, un client, un prix ou un volume de production. Le calendrier reste donc une cible industrielle, dépendante des contrôleurs, des boîtiers et des accélérateurs compatibles.

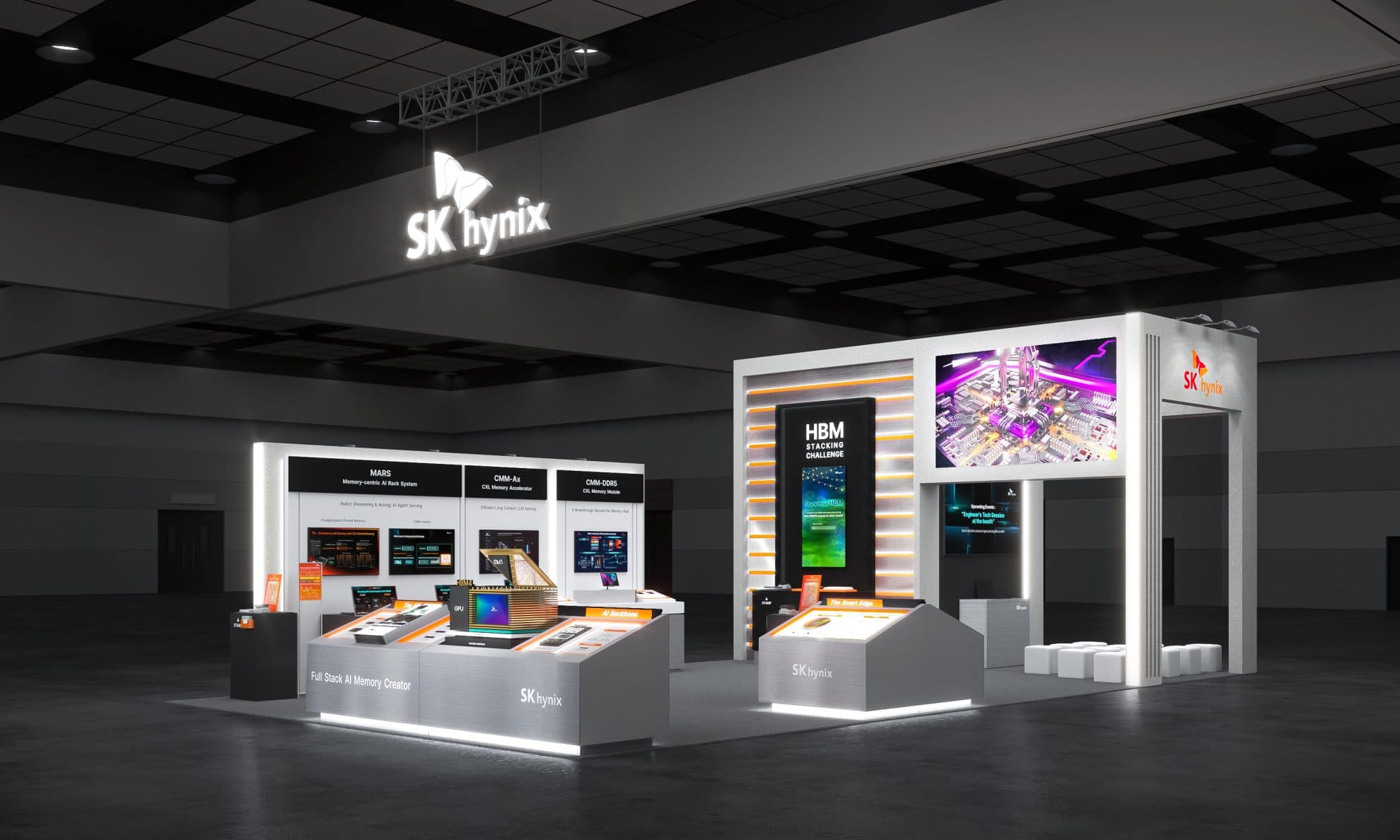

Au même salon, SK hynix a également montré pour la première fois sa mémoire 4D NAND de dixième génération à 375 couches, encore en développement. Le constructeur revendique une efficacité énergétique 2,5 fois supérieure à celle de la génération précédente et vise une production de masse de SSD d’entreprise à hautes performances et grande capacité au début de 2027. Ces chiffres proviennent de SK hynix et n’ont pas encore été validés par des tests indépendants.
Cette NAND à 375 couches et le standard HBF ont été présentés ensemble, mais ce ne sont pas deux noms pour un même produit. La première décrit une génération de cellules flash destinée notamment aux SSD d’entreprise ; le second définit une architecture, des interfaces et des règles d’intégration. SK hynix ne précise pas quelle génération de NAND équipera ses premières piles HBF, ni si toutes les classes de débit arriveront en même temps.
Ce que cela change — et ne change pas — pour le gaming
Pour les joueurs, l’effet est d’abord indirect. Si la HBF tient ses promesses, les serveurs d’inférence pourraient rapprocher davantage de données des accélérateurs et exécuter de grands modèles avec moins de transferts depuis le stockage. Cela peut intéresser les services cloud, les outils de création assistée et certaines fonctions d’IA en ligne, mais aucune baisse de coût, réduction de consommation ou accélération réelle n’est encore mesurable sur un système commercial.
Le standard n’ajoute pas 512 Go de mémoire aux GPU GeForce ou Radeon, ne remplace pas la VRAM GDDR et ne transforme pas un SSD de PC en mémoire graphique. NVIDIA, AMD, Intel, Microsoft et les constructeurs de consoles n’ont annoncé aucun produit grand public utilisant la HBF. Son interface UCIe suppose en outre une intégration étroite au boîtier de calcul, très différente d’une barrette ou d’un support de stockage que l’utilisateur pourrait installer lui-même.
Les prochains jalons utiles seront donc matériels : premiers échantillons, contrôleurs compatibles, mesures indépendantes de latence et d’endurance, puis accélérateurs capables d’exploiter ce nouveau niveau de mémoire. Il faudra aussi vérifier que plusieurs fournisseurs livrent des composants réellement interopérables. En attendant, la nouveauté du 4 août est importante pour l’écosystème de l’IA, mais elle reste une spécification ouverte et non une promesse de performances pour les jeux actuels.
