Une confirmation technique donnée avec les résultats du 16 juillet

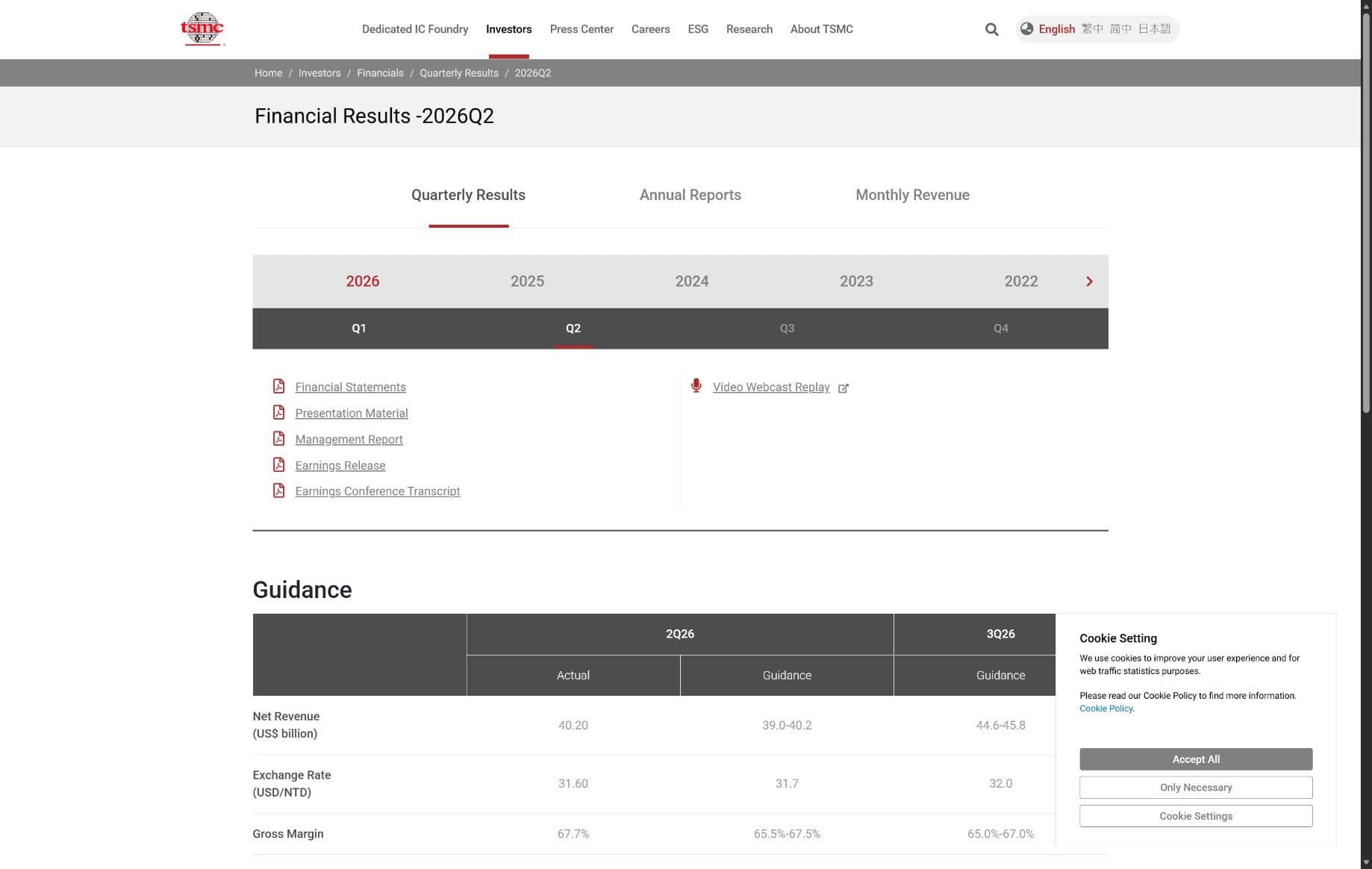

TSMC a présenté le 16 juillet 2026 ses résultats du deuxième trimestre et, durant la conférence investisseurs, un point d'avancement sur son procédé A14. La confirmation a été reprise et analysée le 17 juillet par Tom's Hardware. Le calendrier ne change pas : la production à risque doit commencer en 2027 et la production en volume reste programmée pour 2028. Il ne s'agit donc ni d'un lancement commercial de processeur, ni de l'annonce d'une première carte graphique fabriquée sur ce nœud.
L'information nouvelle est une mesure intermédiaire issue d'un véhicule interne « proche d'un produit ». TSMC dit avoir atteint près de 90 % de performance de dispositif et près de 90 % de rendement sur une SRAM de 256 mégabits. La formulation est importante : le premier pourcentage décrit le comportement des dispositifs du test, le second la proportion de mémoire SRAM exploitable. Ils ne démontrent pas un rendement de 90 % pour un gros GPU, un CPU ou un accélérateur complet, dont la surface et la complexité seraient très différentes. Une mémoire répétitive permet d'observer rapidement la qualité du procédé ; un circuit logique final ajoute des caches, interconnexions, blocs analogiques et contraintes thermiques qui modifient fortement le rendement utile.
A14 vise un nouveau palier face au N2, pas un gain garanti en produit

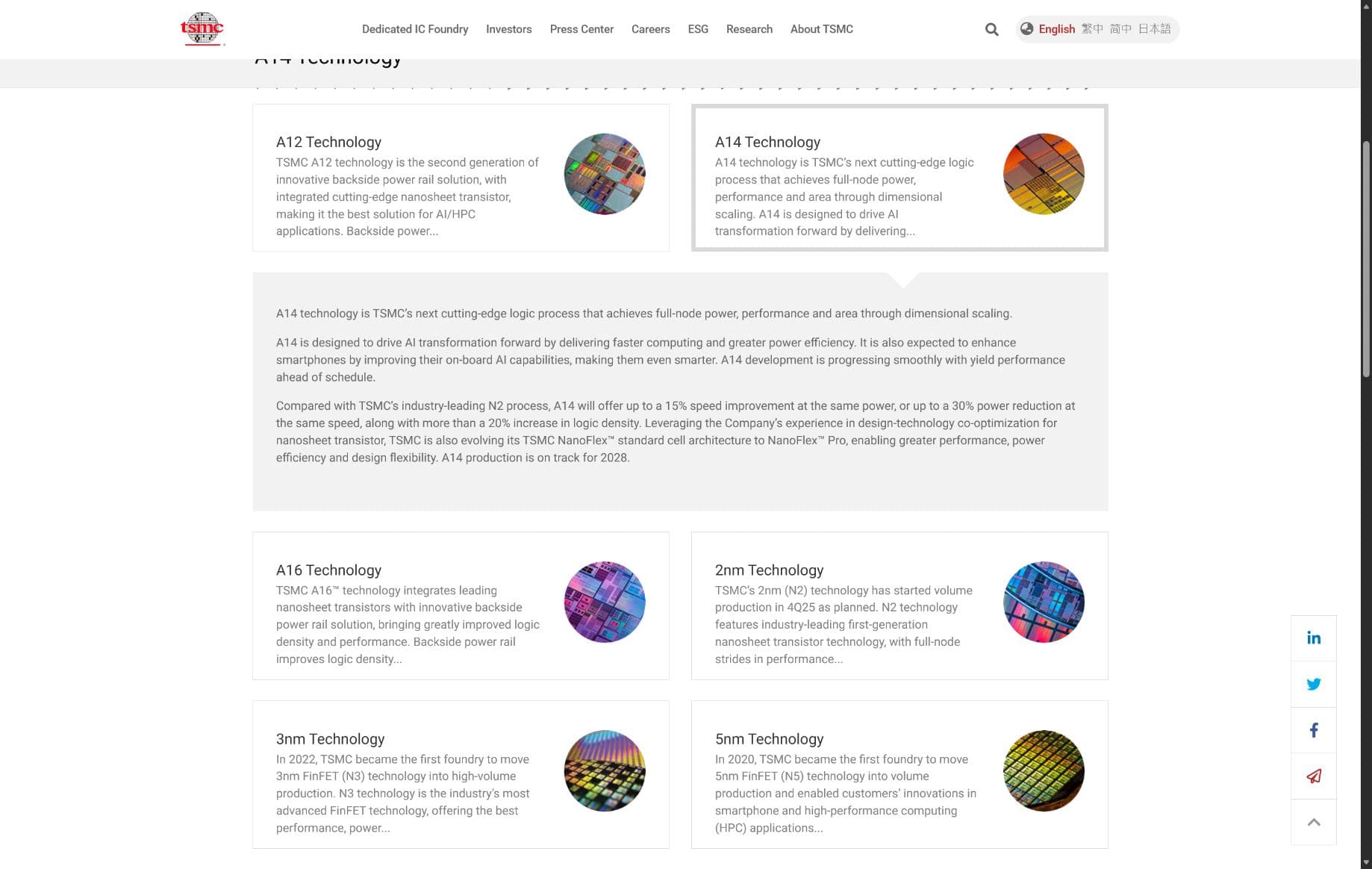

Par rapport au N2, TSMC projette pour A14 une hausse de vitesse de 10 à 15 % à consommation égale, ou une baisse de consommation de 25 à 30 % à vitesse égale, ainsi qu'un gain de densité proche de 20 %. Ces trois possibilités ne s'additionnent pas automatiquement : un concepteur choisit un point de fonctionnement, une bibliothèque de cellules et une organisation physique selon son produit. Les chiffres décrivent le potentiel du procédé dans les conditions de TSMC, pas le nombre d'images par seconde ou l'autonomie d'un appareil futur.
A14 emploie la deuxième génération de transistors nanosheet de TSMC et fait évoluer l'architecture de cellules NanoFlex vers NanoFlex Pro. L'objectif est de laisser davantage de latitude entre cellules optimisées pour vitesse, densité ou efficacité. Le fondeur estime que le développement progresse conformément au calendrier et que les nouvelles mises en production de dessins clients sont en cours, voire en avance sur son planning interne. Aucun nom de client, produit ou volume de wafers n'a été communiqué.
Smartphones et calcul IA manifestent leur intérêt, sans produit nommé
TSMC dit observer un fort engagement de clients dans les smartphones ainsi que dans le calcul haute performance et l'intelligence artificielle. Cela rend A14 pertinent pour de futurs CPU, GPU, SoC mobiles et accélérateurs, mais ne permet pas d'attribuer le nœud à NVIDIA, AMD, Apple, Intel ou un autre acteur. Entre une première gravure de test, la qualification d'un design, la montée en rendement et la vente d'un appareil, plusieurs années et décisions commerciales peuvent intervenir.
Le contexte financier montre pourquoi les technologies avancées restent prioritaires. TSMC a réalisé 40,2 milliards de dollars de chiffre d'affaires au deuxième trimestre. Les procédés 2 nm représentaient déjà 3 % du chiffre d'affaires sur wafers, le 3 nm 30 %, le 5 nm 33 % et le 7 nm 11 %, soit 77 % pour les nœuds de 7 nm et moins. Le calcul haute performance pesait 66 % du chiffre d'affaires. Ces données établissent la demande actuelle, mais ne préjugent ni du prix futur de l'A14 ni de sa répartition entre marchés en 2028.
A13 et A12 prolongeront la famille en 2029

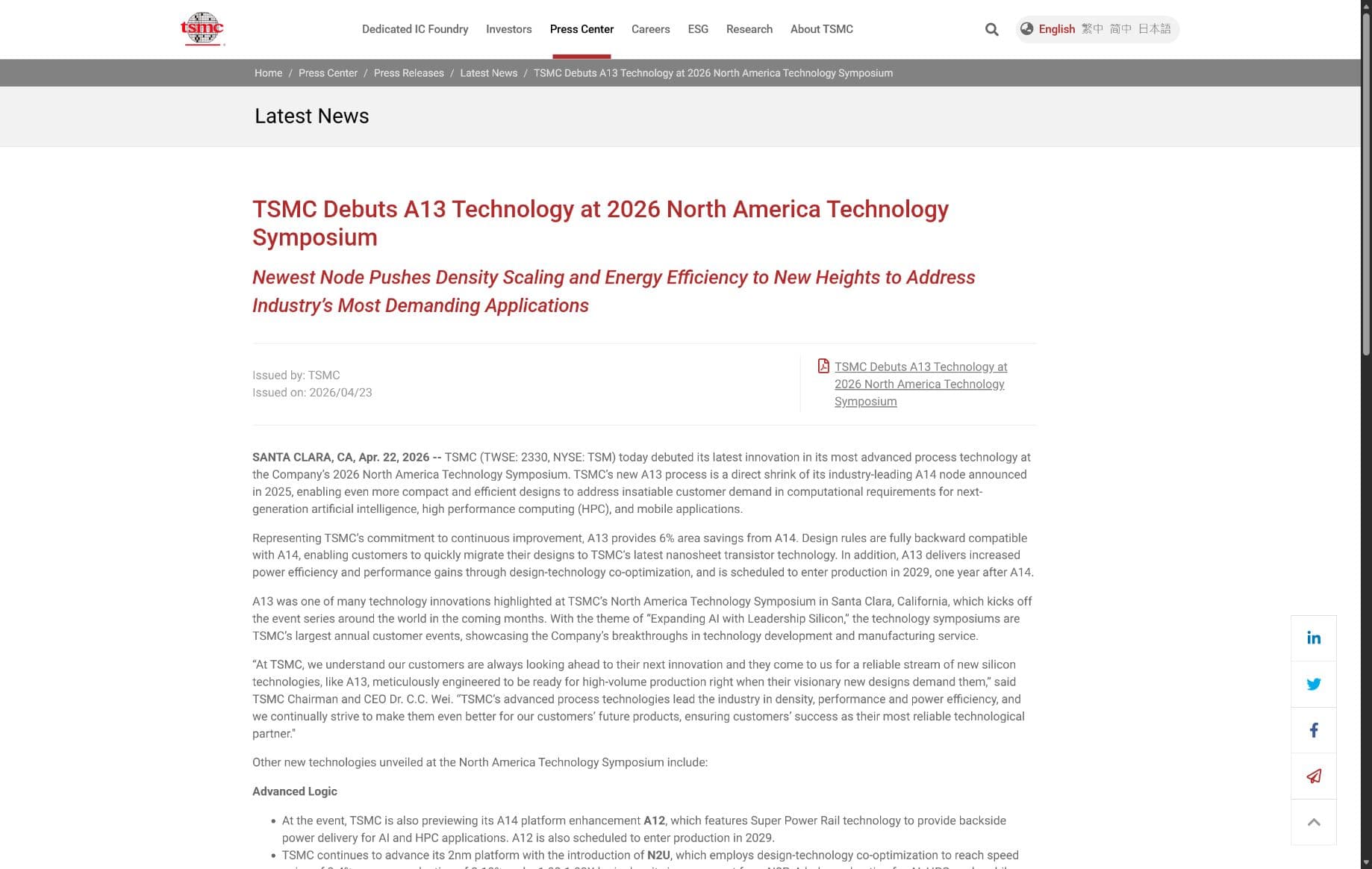

TSMC a également replacé A14 au centre d'une famille. A13 doit appliquer une réduction optique à 97 % et économiser plus de 6 % de surface de puce, avec des règles de conception rétrocompatibles pour faciliter la migration des blocs déjà préparés pour A14. A12 ajoutera Super Power Rail, l'alimentation par l'arrière destinée à réduire les contraintes de routage et à améliorer le compromis performance-consommation-surface. Les deux variantes restent prévues pour une production en volume en 2029.
Ces annonces dessinent une feuille de route cohérente, pas une garantie sur les produits finis. Le véhicule SRAM ne mesure ni les fréquences, ni les fuites, ni la consommation d'un grand circuit commercial. Les objectifs de densité excluent souvent certaines structures analogiques, caches et interfaces qui se réduisent moins bien que la logique. Enfin, prix des wafers, capacité disponible et calendrier des clients restent inconnus. L'étape de juillet confirme que le procédé progresse ; elle ne permet pas encore de prédire quelle génération de GPU ou de CPU l'adoptera, ni le gain réel que verra un joueur.
